AKS250AC細分驅動器采用美國高性能專用微步距電腦控制芯片,細分?jǐn)?shù)可根據用戶需求專門設計,開放式微電腦可根據用戶要求把控制功能設計到驅動器中,組成最小控制系統。該控制器適合驅動中小型的任何兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波技術，使電機運行精度高, 振動小, 噪聲低,運行平穩。1. 特 點1.1電源電壓

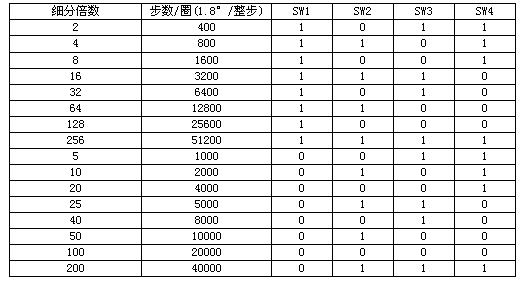

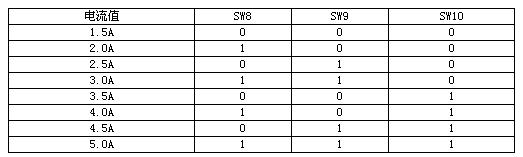

5.2電流值由SW8、SW9、SW10選擇。（Switch：“ON”=0；“OFF”=1）

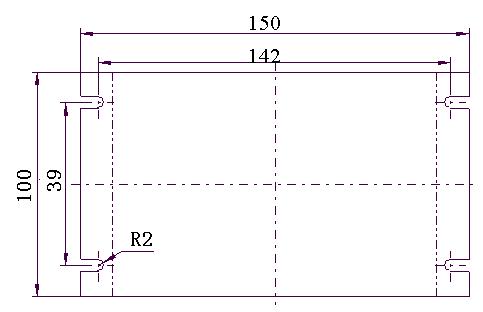

6. 機械安裝

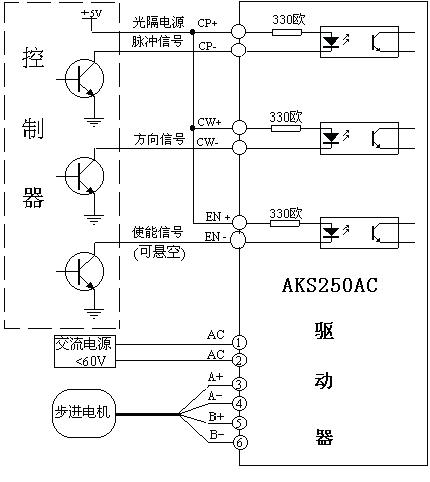

7. 輸入接口電路：
8. 電機接線： AKS250AC驅動器能驅動所有相電流為5A以下的四線、六線或八線的兩相/四相電機。9. 驅動器與電機的匹配： 本驅動器可驅動國內外各廠家的兩相和四相電機，為了取得最滿意的驅動效果，需要選取合理的供電電壓和設定電流。供電電壓的高低決定電機的高速性能，而電流設定值決定電機的輸出力矩。9.1 供電電壓的選定： 一般來說, 供電電壓越高, 電機高速時力矩越大, 越能避免高速時掉步。但另一方面,電壓太高可能損壞驅動器, 而且在高電壓下工作時, 低速運動振動較大。9.2輸出電流的設定值: 對于同一電機, 電流設定值越大時,電機輸出力矩越大, 但電流大時電機和驅動器的發熱也比較嚴重。所以一般情況是把電流設成供電機長期工作時出現溫?zé)岬贿^(guò)熱時的數值。⑴ 四線電機和六線電機高速度模式：輸出電流設成等于或略小于電機額定電流值；⑵ 六線電機高力矩模式：輸出電流設成電機額定電流的70%；⑶ 八線電機串聯接法：輸出電流設成電機額定電流的70%；⑷ 八線電機并聯接法：輸出電流可設成電機額定電流的1.4倍。 注 意: 電流設定后請運轉電機15-30分鐘, 如電機溫升太高，則應降低電流設定值。如降低電流值后，電機輸出力矩不夠則請改善散熱條件，保證電機及驅動器均不燙手為宜。10. 驅動器接線: 一個完整的步進電機控制系統應含有步進電機、步進驅動器、直流電源以及控制器 (脈沖源)。以下是一典型系統圖：
