3.6°42BYGH系列高轉矩混合式步進電機
一般規格 (項目) (規格) 步進角精度 ±5%（full step,no load） 阻抗精度 ±10% 感應精度 ±20% 溫升 80℃Max.(reted current,2 phase on) 環境溫度 -10℃- +50℃ 絕緣等級 100MΩMin.500 VDC 介質強度 500VAC for one minute 轉軸軸向跳動 0.02Max.(450 g-load) 轉軸徑向跳動 0.08Max.(450 g-load) 電氣技術規格[說明] 所有型號中分A類和B類，A類為單出軸，B類為雙出軸。（下同）A類“軸長度”為“/”后參數。

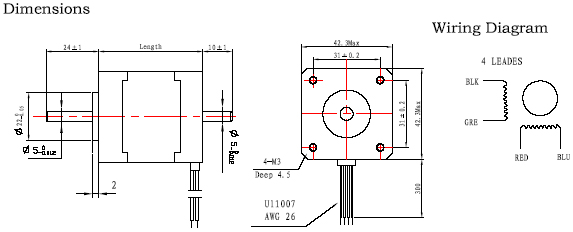

機械技術規格
| 系列及步距角 | 型號 | 相數 | 電壓(V) | 相電流（A） | 相電阻 | 相電感（MH） | 轉動慣量(Kg.㎡) | 最大靜轉矩(kg.cm) |
| 42BYG3.6 | 17H34H-0954DA(B) | 2 | 9.31 | 0.10 | 98 | 170 | 20x10(-7) | 0.53 |
| 42BYG3.6 | 17H38H-0954DA(B) | 2 | 9.98 | 0.095 | 105 | 330 | 23x10(-7) | 0.70 |
| 系列及步距角 | 型號 | 接線數 | 定位孔距 | 螺絲孔徑 | 電機寬度 | 機身長度 | 軸徑 | 軸長度 | 重量(Kg) |
| 42BYG3.6 | 17H34H-0954DA(B) | 4 | 31 | 3 | 42 | 34 | 5.00 | 10/22 | 0.20 |
| 42BYG3.6 | 17H38H-0954DA(B) | 4 | 31 | 3 | 42 | 38 | 5.00 | 10/22 | 0.23 |
