1.8°39BYGH系列高轉矩混合式步進電機

時間：2008-12-27 16:27:37

一般規格 　　　　(項目)　　　　　　(規格)　　步進角精度　　±5%（full step,no load）　　阻抗精度　　　　　　±10%　　感應精度　　　　　　±20%　　　溫升　　　80℃Max.(reted current,2 phase on) 　　環境溫度　　　　　-10℃- +50℃ 　　絕緣等級　　　　100MΩMin.500 VDC 　　介質強度　　　500VAC for one minute　轉軸軸向跳動 　　0.02Max.(450 g-load)　轉軸徑向跳動　　　0.08Max.(450 g-load) 電氣技術規格[說明]　所有型號中分A類和B類，A類為單出軸，B類為雙出軸。（下同）A類“軸長度”為“/”后參數。

系列及步距角	型號	相數	電壓(V)	相電流（A）	相電阻	相電感（MH）	轉動慣量(Kg.㎡)	最大靜轉矩(kg.cm)
39BYG1.8	16H20-0404A(B)	2	2.64	0.4	6.6	7.5	11x10(-7)	0.65
39BYG1.8	16H20-0506A(B)	4	6.50	0.5	13	7.5	11x10(-7)	0.80
39BYG1.8	16H34-0654A(B)	2	4.55	0.65	7	9.3	20x10(-7)	1.80
39BYG1.8	16H34-0404A(B)	2	12.00	0.4	30	32.00	20x10(-7)	2.10
39BYG1.8	16H34-0604A(B)	2	9.00	0.6	15	16.00	20x10(-7)	2.20
39BYG1.8	16H34-0306A(B)	4	12	0.3	40	20	20x10(-7)	1.30
39BYG1.8	16H34-0166A(B)	4	12	0.16	30	30.00	20x10(-7)	1.10
39BYG1.8	16H38-0504A(B)	2	12	0.5	24	45	24x10(-7)	2.90
39BYG1.8	16H38-0806A(B)	4	6	0.8	7.5	6.00	24x10(-7)	2.00
39BYG1.8	16H44-0304A(B)	2	12	0.3	40	100.00	40x10(-7)	2.80

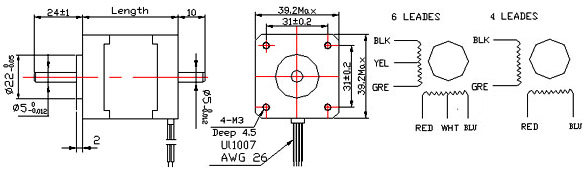

機械技術規格

系列及步距角	型號	接線數	定位孔距	螺絲孔徑	電機寬度	機身長度	軸徑	軸長度	重量(Kg)
39BYG1.8	16H20-0404A(B)	4	31	3	39	20	5.00	10/22	0.12
39BYG1.8	16H20-0506A(B)	6	31	3	39	20	5.00	10/22	0.12
39BYG1.8	16H34-0654A(B)	4	31	3	39	34	5.00	10/22	0.18
39BYG1.8	16H34-0404A(B)	4	31	3	39	34	5.00	10/22	0.18
39BYG1.8	16H34-0604A(B)	4	31	3	39	34	5.00	10/22	0.18
39BYG1.8	16H34-0306A(B)	6	31	3	39	34	5.00	10/22	0.18
39BYG1.8	16H34-0166A(B)	6	31	3	39	34	5.00	10/22	0.18
39BYG1.8	16H38-0504A(B)	4	31	3	39	38	5.00	10/22	0.20
39BYG1.8	16H38-0806A(B)	6	31	3	39	38	5.00	10/22	0.20
39BYG1.8	16H44-0304A(B)	4	31	3	39	44	5.00	10/22	0.25
