1.8°28BYGH系列高轉矩混合式步進電機

時間：2008-12-27 15:38:36

一般規格 　　　　(項目)　　　　　　(規格)　　步進角精度　　±5%（full step,no load）　　阻抗精度　　　　　　±10%　　感應精度　　　　　　±20%　　　溫升　　　80℃Max.(reted current,2 phase on) 　　環境溫度　　　　　-10℃- +50℃ 　　絕緣等級　　　　100MΩMin.500 VDC 　　介質強度　　　500VAC for one minute　轉軸軸向跳動　　0.02Max.(450 g-load)　轉軸徑向跳動　　　0.08Max.(450 g-load) 電氣技術規格[說明]　所有型號中分A類和B類，A類為單出軸，B類為雙出軸。（下同）A類“軸長度”為“/”后參數。

系列及步距角	型號	相數	電壓(V)	相電流（A）	相電阻	相電感（MH）	轉動慣量(Kg.㎡)	最大靜轉矩(kg.cm)
28BYG1.8	11H32H-0956A(B)	4	2.66	0.95	2.8	1.00	9x10(-7)	0.43
28BYG1.8	11H32H-0674A(B)	2	3.80	0.67	5.6	4.20	9x10(-7)	0.60
28BYG1.8	11H45H-0956A(B	4	3.40	0.95	3.4	1.20	12x10(-7)	0.75
28BYG1.8	11H45H-0674A(B	2	6.80	0.67	6.8	4.90	12x10(-7)	0.95
28BYG1.8	11H51H-0956A(B)	4	4.40	0.95	4.6	1.40	18x10(-7)	0.90
28BYG1.8	11H51H-0674A(B)	2	6.20	0.67	9.2	5.70	18x10(-7)	1.20

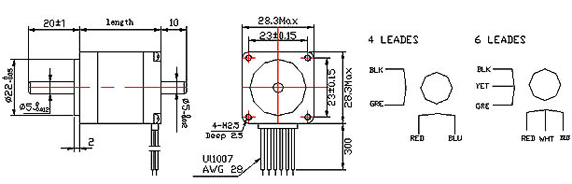

機械技術規格

系列及步距角	型號	接線數	定位孔距	螺絲孔徑	電機寬度	機身長度	軸徑	軸長度	重量(Kg)
28BYG1.8	11H32H-0956A(B)	6	23	2.5	28	31.5	5.00	10/18	0.11
28BYG1.8	11H32H-0674A(B)	4	23	2.5	28	31.5	5.00	10/18	0.11
28BYG1.8	11H45H-0956A(B)	6	23	2.5	28	44.5	5.00	10/18	0.14
28BYG1.8	11H45H-0674A(B)	4	23	2.5	28	44.5	5.00	10/18	0.14
28BYG1.8	11H51H-0956A(B)	6	23	2.5	28	50.5	5.00	10/18	0.20
28BYG1.8	11H51H-0674A(B)	4	23	2.5	28	50.5	5.00	10/18	0.20
