通常，電腦只有一個串行口，在調試PLC和觸摸屏控制系統時，往往需要經常拔插通信電纜，這樣容易損壞通信端口，調試效率也很低?！　∥覀冏灾屏艘粋€轉接合，調試時按圖1接線，如果把開關S打到PLC端，則PC和EC20通信；如果把開關S打到HMI端，則PC和觸摸屏通信，免去了反復拔插的麻煩?！　∞D(zhuǎn)接合是由早期打印共享器內的25刀雙投開關改裝而成，圖1中S實際上是9刀雙投開關。圖2是通信電纜表?！　D1接線適用于PLC和觸摸屏是RS232通信情形?！　∵@個方法同樣適用于調試其它品牌的PLC和觸摸屏?？晒┩薪梃b。

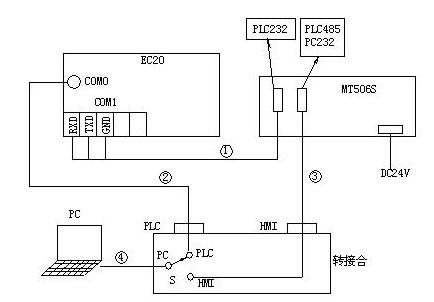

圖1
圖1 接線圖

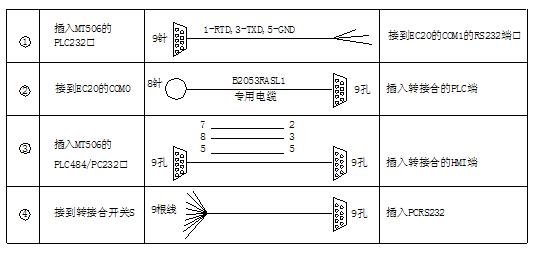

圖2
圖2 通信電纜
（自動化網武侯整理）
