EcHmi(Easy Control Human-Machine Interaction )是一個通用的工控軟件人機介面組態軟件。作者十多年從事工控行業軟件的開發。EcHmi從HMI入手，從2001年的1.0版開始，到目前的9.5版，歷經6年時間，通過不斷的應用、改進，逐漸完善為一個全功能的工控組態軟件，和國內外的同類軟件相比有著獨有的特點，比如動態模板，子圖同步更新。 EcHmi包含：EcMake開發環境、EcView運行系統、實時庫、歷史庫、WEB系統5部分。

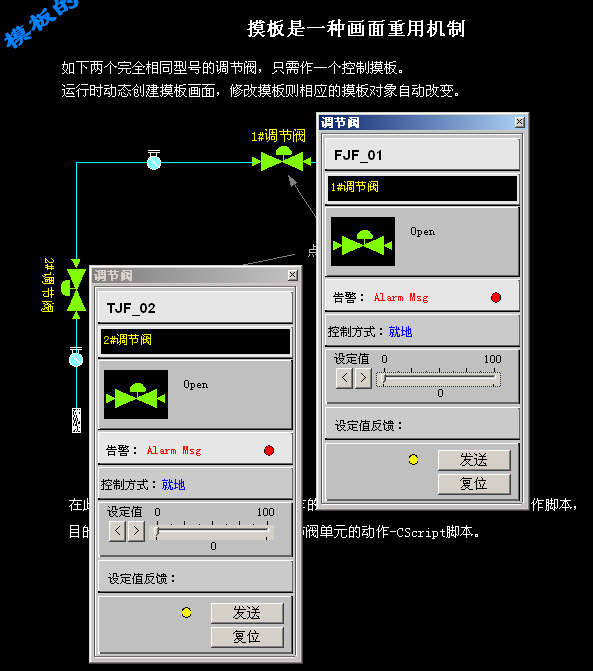

圖1________________________________________功能強大的作圖系統 采用GDIPLUS和GDI混合編程、WMF文件的導入、單元組合圖形直接編輯內部屬性和動作。采用世界坐標映射，方便對圖形的編輯調整。可對任何類型的圖形(包括圖片)進行任意角度的旋轉、整體調控。并提供了圖型之間的對齊、等分排列功能。________________________________________方便的子圖庫管理和子圖重用 制作子圖無需編程，子圖中可自定義變量、編寫腳本，子圖的更新可同步更新到工程中。 提供了子圖更新的同步畫面更新功能，子圖更新可選當前畫面、已打開畫面、整個工程。________________________________________高效的C腳本 EcHmi的腳本采用CScript，腳本歷經兩次升級，目前的腳本系統采用虛擬機方式，由編譯器編譯成字節碼，由虛擬機直接執行字節碼，效率很高。虛擬機的功能十分強大，支持指針、數組、遞歸函數調用。 腳本分為圖形腳本、窗口腳本、控制過程腳本。 內置函數包含數據訪問類、圖形控制類、畫面（窗口）控制類、ActiveX訪問類和標準ANSIC的一些函數（比如字符串處理、數學計算等），而且方便擴充內置函數，擴充內置函數時不需要修改編譯系統。只需在虛擬機里定義擴充函數的實現即可。________________________________________動作和觸發器 概念和WinCC相同，動作包含直接連接、向?qū)_本、自定義CSCript腳本，適合不同的應用場合。動作觸發器包括畫面周期、標準周期、變量變化、事件觸發。 使用直接連接和向?qū)煞N方法來產生動畫，您只需要點幾下鼠標就行了。 系統提供了數值顯示、百分比填充、移動、縮放、旋轉、儀表指針、邊線/文本顏色、實體填充顏色、顯示/隱藏、條件閃爍等直接連接和動畫向?qū)?。因此無需手工編寫腳本就能產生豐富多彩、表達直觀的動態界面。當然對于懂C語言的工程組態工程師來講，也可以直接手工編寫腳本來進行高級應用。 ________________________________________結構和模板畫面 結構和模板畫面極大的提高了工程組態的效率，相同的設備可以定義為結構，做成模板畫面。模板畫面在運行時動態生成。動態模板功能是EcHmi獨有功能。

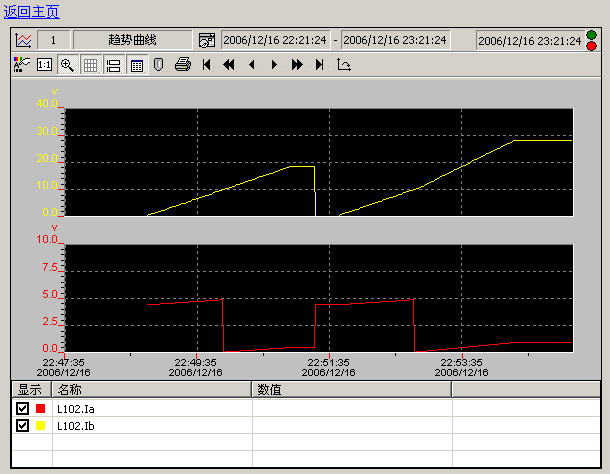

圖2________________________________________ActiveX支持 EcHmi的每一個畫面都是ActiveX容器，因此您可以插入ActiveX控件，并可用腳本來訪問ActiveX的屬性和方法，以達到EcHmi和ActiveX交換數據的目的。 ________________________________________類似WinCC的趨勢 趨勢包括趨勢曲線和趨勢表，歷史和實時公用，和WinCC的趨勢類似。

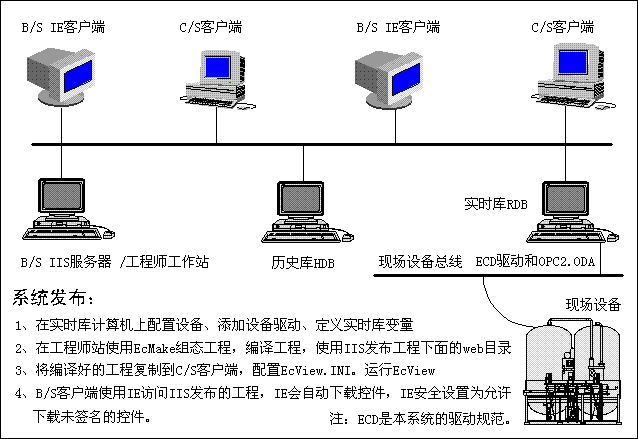

圖3________________________________________ECP網絡協議數據接口和ECD驅動規范接口 通過ECP數據接口和ECD驅動規范接口，使EcHmi界面端能通過本機進程間、局域網、廣域網訪問現場設備數據。 塊變量，具有字節數<400的數據塊變量，常用于現場設備的配置、設置、整定值。 帶大塊參數的設備事件支持，比如電力錄波事件帶錄波數據。 ECHMI目前提供了一個OPC2.0DA驅動和一個例子驅動，開放ECD規范和提供ECD開發例子程序，使您能編寫任何工控設備的ECD驅動程序。 ________________________________________WEB發布 EcHmi提供兩種運行模式C/S和B/S模式，EcHmi能直接根據工程生成WEB站點，只需將該站點通過IIS發布出去即可。EcHmi客戶端可通過Internet廣域網從實時庫和歷史庫獲取數據。________________________________________實際的大型工程應用 本系統的HMI已被北京中石化、北京國電等采用，用于開發輸油管道SCADA系統和風能發電遠程監測系統。也被北京工程商用于重慶珞璜電廠監測系統。 EcHmi適合于管道/線SCADA系統(石化輸油管道/自來水管道/天然氣管道)，電力(水電站/火電廠/風力發電)監測系統，工廠自動化系統(化工/造紙)，電信動力及環境監測系統，化工廠/水廠/污水處理廠監測監控系統，油田/油井遠程監測監控控系統等。________________________________________系統資源占用低、穩定可靠 EcHmi采用VC++編寫，同時采用高效的圖形顯示技術和高性能的CScript腳本系統。 EcHmi從1.0到目前的9.2歷經6年多，經過不斷的實際工程應用、改進，已經很成熟。 ________________________________________EcHmi主要客戶 北京中石化下屬某公司 (輸油管道SCADA系統) 北京國電下屬某公司 (風能發電監測系統) 北京某自動化工程公司 (通用工控,火電廠監測) 成都某自動化工程公司 (通用工控) 西安某公司 (工廠電能監測) EcHmi提供多種靈活的合作方式。歡迎廣大各行業軟件開發商，工控軟件集成商下載試用評估。也可為各行業軟件開發商定制行業組態軟件。比如電力行業組態軟件，石化行業組態軟件，礦井監控組態軟件，工廠自動化組態軟件等。 自動化網宋小白編輯
