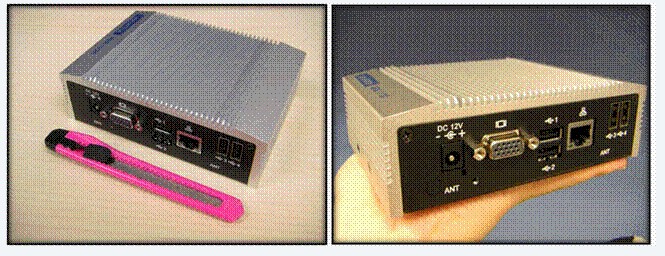

　　采用MIO-2260 的超小 嵌入式整機　　
　　2.5寸MI/O-Ultra的性價比優于PC/104主板　　考慮到需要符合嚴苛環境的使用要求，在PC/104的機構、電路圖設計及選用的連接器都作了眾多高等級設計的考量，讓此平臺的相關產品價格偏高，使產品的使用性價比不斷的降低?！　?.5寸MIO-Compact 主板可以更大程度上替代傳統的3.5寸嵌入式主板　　游弋　　研華嵌入式運算核心事業群　　MIO產品經理　　簡介：電子工程專業畢業，現主要負責研華嵌入式單板電腦在中國區域的推廣、銷售工作，對嵌入式系統有著較豐富的推廣經驗，重點致力于數控、醫療、軌道交通、通訊設備等行業應用的研究，為客戶提供更合理更經濟的嵌入式解決方案。　　

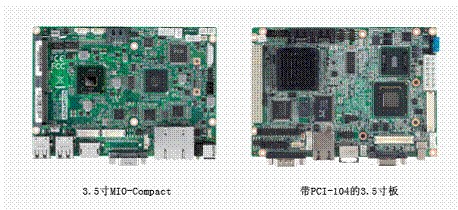

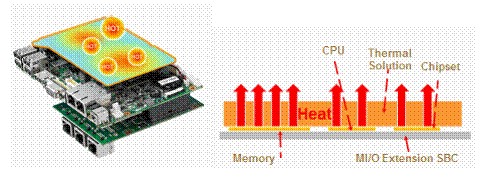

　　嵌入式3.5寸主板是研華在業界率先提出的標準規格，支持PC/104總線的擴展，但尺寸比標準的PC/104主板更大，I/O接口的數量更豐富，并增加了主板海岸線I/O接口。由于該產品標準具有系統容易組合，配線比PC/104主板更少等特點，因而很快該標準被各大嵌入式廠商所采用，并很快成為了國際流行的嵌入式主板標準?！　∵^去嵌入式單板電腦的設計，可能存在散熱不易解決、系統不易整合或是I/O接口無法彈性增加等問題。研華的MI/O Extension嵌入式單板電腦解決了這些問題。它既可以當作單板單獨使用，當客戶系統功能需要增加變化時，也能搭配可靈活變動的I/O擴展底板，滿足不同市場和行業的使用需求。針對需要自行設計I/O擴展底板的客戶，研華可以提供完整設計參考文件供客戶參考，協助客戶以更快的速度、更精簡的成本、更低的設計難度規劃出適用的模塊。　　1. 3.5寸MIO-Compact具有MIOe的擴展方式，比傳統3.5寸主板擴展性更好。　　3.5寸MIO-Compact主板在傳統的3.5寸嵌入式單板的基礎上，保留了配線少易整合等優勢，并針對以往客戶使用時遇見的擴展和散熱的問題做了優化。首先，將傳統的PC/104擴展方式改為MIOe擴展，由于MIOe接口中包含了PCIex1、Displayport等更高速的擴展總線，能確?？蛻粼谑褂脮r通過MIOe可以擴展出更多豐富的I/O功能，比如：SATA、Giga LAN等高速接口。而傳統的3.5”主板中只具備ISA以及PCI總線，與MIOe相比擴展的靈活度就大大減小了?！　?.3.5寸MIO-Compact主板比傳統的3.5寸主板的散熱設計更合理， 系統設計更簡單，配線更少?！　I/O-Compact散熱部分的設計在之前的3.5”主板上做了很大程度的改良。3.5寸MIO-Compact嵌入式主板將CPU、芯片組、內存、電源及主動IC等發熱較大的元器件都放置在主板的正面，并最大程度增大了散熱片的覆蓋面積，保證以上發熱大的元器件的熱量能夠有效穩定的導出。主板的mini-pcie插槽、CF卡卡槽等擴展接口都設計在主板背面，方便客戶系統機構的設計。 MI/O Extension的主板還配備了多種的散熱方案，除了常用的標準散熱鰭片之外，研華也能為設計者提供機構散熱的解決方案，通過熱傳導片可以將主板的熱量導到機箱外殼上散熱，非常適用于小尺寸緊湊型設備的散熱設計。對于需要自行設計散熱系統的客戶，研華除了提供相關設計文檔之外，也提供散熱模擬等協助設計服務?！　?center>
　　　　隨著MIOe總線的規范成為國際通用規范標準，　　未來PC/104總線產品應用空間肯定會越來越小?！　⑾蚝！　⊙腥A嵌入式運算核心事業群　　華北區業務經理　　簡介：2001年加入研華科技，從應用技術工程師到業務工程師和業務經理，在嵌入式領域從業10余年，對嵌入式技術和市場有豐富的經驗，目前負責研華科技嵌入式核心運算事業群華北區市場?！　C/104總線在過去相當長的一段時間內因其體積小，穩定性高，支持與ISA完全兼容的PC/104總線等特性一直保持著在行業中的優勢，同時具備與PCI總線兼容的PCI-104和PC/104 Plus總線方式更加強了使用者對PC/104的青睞。如今市場的快速發展逐漸淡化了PC/104得天獨厚的優勢，產品的部分局限性漸漸讓設計者變得苦惱不已。首先，CPU性能和總線性能要求提升。一部分客戶需要具有更高性能視頻處理能力，而以往方案中只能使用PC/104　　或者PCI-104擴展視頻卡或者顯卡，帶寬最多達到32bit。此時PC/104主板CPU性能以及其PCI總線帶寬的限制就很難滿足設計要求，需要通過具備更高帶寬的總線擴展。其次，客戶要求設備支持較多的I/O接口時，PC/104的結構設計以及I/O的擴展能力方面也往往表現的差強人意。舉個例子，有時客戶需要嵌入式主板支持CAN接口　　或者較多串口，如通過使用PC/104擴展板方式實現，所有的I/O 接口都需要通過配線的方式引出并固定到機殼上。當一層擴展板的I/O不足時，甚至需要同時擴展兩層，內部空間會顯得非常的雜亂，組裝維護也極其不便。同時因結構設計復雜，散熱也會使產品面臨諸多的問題?！　≡鯓釉诒ＷC設備緊湊性的同時，又可以滿足客戶對設備處理性能的要求，在保證無風扇散熱設計需求的同時，又可以滿足產品少量多樣的彈性客制化需求是否有比PC/104更合適的方案呢　　研華憑借多年在各嵌入式行業應用的經驗，創新性的提出了I/O接口可以彈性擴展的嵌入式核心平臺 --- MI/O Extension嵌入式解決方案。MI/O Extension是英文Multiple I/O extension的縮寫，是一種支持多種總線及I/O接口擴展的嵌入式單板電腦。從銷售端來看，MI/O因具備了比PC/104更加豐富的擴展總線接口，為客戶項目帶來了更具有競爭力的方案?！　C/104堆棧式的擴展以及穩定可靠的連接方式，在電力行業的嵌入式設備當中被廣泛采用。我曾經碰到一個客戶做變電站中的監控設備。多年前采用的研華PC/104主板，因客戶設備升級，需要將項目中千兆網口的數量需求擴展到4個。由于以前就是選用PC/104的方案，為了保持機構統一，就在現有PC/104產品中選擇合適的替代方案。但客戶要求必須為千兆網口，目前產品只含有ISA和PCI的總線，很難滿足客戶需要除了主板上之外的2個千兆網口。而MI/O-Ultra系列的主板，在擴展板上通過MIOe接口中3路PCIex1的總線搭配了網絡芯片，引出了3個千兆網口，很好的滿足了客戶的要求?！　∮性S多客戶問到MIO主板與PC/104相比較價格問題，我認為對于相同CPU平臺的MIO主板和PC/104主板價格應該相當。MIO方案優勢不在價格，而是在于更靈活彈性的擴展方式。我個人認為PC/104有其獨特的技術優勢，成熟穩定的技術，通過的國際規范，未來在CPU處理能力要求不高但是穩定性要求很好的嵌入式應用平臺上，PC/104還是會有很大的市場;而MIO主板的推出，靈活擴展特性，對于標準嵌入式單板電腦會有很大的沖擊，在未來肯定會取代部分傳統的小尺寸單板主板的市場。隨著Intel 對ISA總線的支持減少，隨著MIOe總線的規范成為國際通用規范標準，未來PC/104總線產品的應用空間肯定會越小?！　I/O產品更多咨詢請點擊www.advantech.com.cn/MIO　　關于嵌入式核心服務　　研華嵌入式核心服務提供以設計為導向的整合服務，這些高效率的解決方案整合嵌入式板卡、周邊模塊及軟件，研華相信專注于嵌入式設計服務，可在設計開發階段就完成電子工程的相關需求，并縮短設計與整合的周期、大幅降低產品開發的不確定性與風險，加快產品上市時間。www.advantech.tw/EmbCore共2頁 【1】 　 【2】
