時間：2012年5月13日 來源：互聯網 關鍵詞：電磁兼容 變頻器 直流電機

　　經驗表明，電磁兼容性已經成為系統集成商面臨的最大風險之一。由于在設計時沒有采取有效的電磁兼容措施，導致系統完成后不能可靠運行，給系統集成商和業主都帶來了不可估量的經濟損失。例如，某企業安裝的一套自動化生產線，由于變頻器干擾儀表的問題，遲遲不能投入運行，最后在我們的幫助下才解決問題，交付期拖延了6個多月。給企業帶來了巨大的經濟損失?！　?jù)報道，在歐美國家，一些系統集成商由于電磁兼容問題沒有處理好，導致系統不能交付，被業主索賠，最終導致破產。隨著我國消費者的維權意識增強，系統集成商也會面臨投訴、索賠的巨大風險。因此，在進行系統集成時，要充分考慮電磁兼容性，確保系統不會出現電磁兼容性問題。在工業制造系統中，電力電子設備(變頻器、中頻爐、直流電機等)產生諧波電流是最大的隱患。由于諧波電流過大導致系統不穩定，甚至損壞配電系統的情況十分常見。系統集成商在進行系統集成時，一定要關注諧波電流的危害，消除潛在的風險。　　回避諧波電流風險的最簡單方法就是在選用設備時，關注它的諧波電流發射指標。關于諧波電流的指標，有兩種規定的方法。一種是參照GB17625標準。也就是，在采購設備的時候，向設備的供應商提出諧波電流發射的限制，要求設備的諧波電流發射滿足GB17625標準的要求。GB17625標準根據設備的功率分為兩個：　　GB /Z17625.1-2003 電磁兼容限值諧波電流發射限值(設備每相輸人電流≤16A )　　GB /Z17625.6- 2003 電磁兼容限值對額定電流大于16A 的設備在低壓供電系統中產生的諧波電流的限制　　GB17625標準是基于國際電工委員會IEC的標準制定的。根據歐美國家的經驗，如果接入電網的設備全部滿足這個標準，諧波導致的風險為零?！　B /Z17625.6- 2003諧波限制值如表1所示?！　?center>

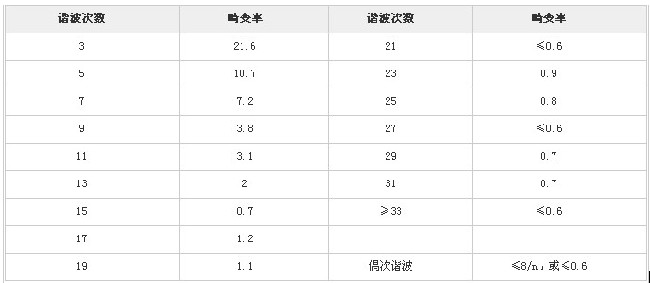

　　表1 短路比大于33時的諧波電流發射限制值　　對設備的諧波電流的另一種限定方法是，對設備的總諧波畸變率THID提出要求，例如，要求THID《8%。這個方法是基于IEEE-519標準提出的，在美國廣泛應用。我國目前一些項目中，例如電子廠房，也是這樣提出諧波限制要求的。經驗表明，無論按照那種方法限制諧波電流，都能夠有效減小諧波電流帶來的風險?！　∮捎谖覈鴰缀跛械脑O(shè)備制造商還沒有開始關注諧波電流發射的問題，因此，很難采購到符合要求的設備。這時，系統集成商可以通過外接諧波濾波器來保證諧波電流滿足要求，如圖1所示。在選用諧波濾波器時，需要濾波器提供商對于滿足GB17625標準或者THID《8%的要求作出承諾。HTHF諧波濾波器能夠滿足各種標準對諧波電流發射的要求?！　‰S著諧波源負荷越來越多，諧波電流導致的風險日益增加。在進行系統集成時，正確識別諧波源負荷，并對其提出限制的要求，應該成為系統設計人員的常規設計內容?！　?center>

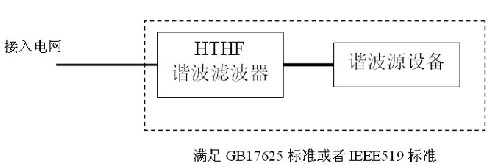

　　圖1 外接濾波器滿足諧波電流發射限制要求
