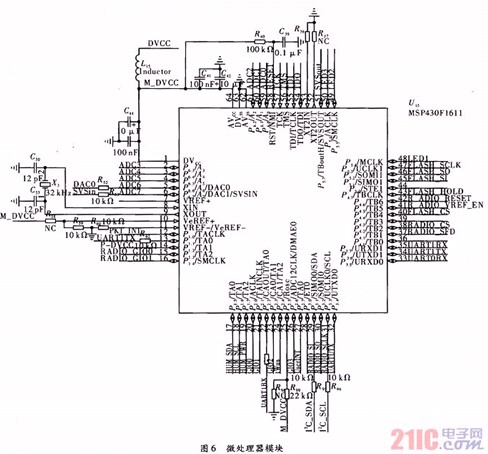

2．5 微處理器模塊　　微處理器是無線傳感器節點的核心，傳感器數據的數據處理，串行口以及無線模塊的傳輸與控制均需要微處理器的參與。節點微處理器TI公司的16為超低功耗MSP430F1611。該微處理器工作電壓為1．8～3．6 V，在RAM數據保持方式下耗電僅為0．2μA，在激活工作1 MHz的情況下為330μA，可以工作在5中低功耗模式，喚醒時間<6μm。Flash大小為48 kB，RAM大小為10 kB。芯片內部有16位定時器Timer_A和Timer_B具有捕獲／比較功能；大量的捕獲／比較寄存器可用于事件計數、時序發生等；多功能串口(USART)可以實現異步、同步和I2C串行通信，可以方便地實現多級通信的應用；具有較多的I／O端口，最多達6×8條I／O口線，P1、P2口還可以接收外部上升或下降沿的中斷輸入；12位A／D轉換器有較高的轉換速率，最高可達200 kbit·s-1，能滿足大多數數據采集的應用。微處理器模塊如圖6所示。溫度濕度傳感器連接P1口5、6、7管腳，無線模塊SPI接在P3口1、2、3和P4.4管腳，USB通信模塊數據線連接到P3口6、7管腳。其他管腳分別用于控制和擴展接口。外部晶振大小為32MHz。

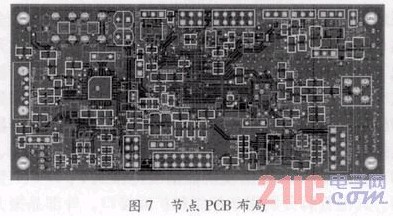

　　2．6 電路板設計　　電路板根據不同的標準有不同的分類，在設計中大多數根據板的數目分類，在電氣連接關系復雜的電路板設計中，雙面板難以滿足電路布線的要求，這時就必須考慮使用多層板。本節點采用4層板，頂層主要是USB模塊和無線模塊，底層為微處理器模塊，內部層為電源層和地層。設計結果如圖7所示。

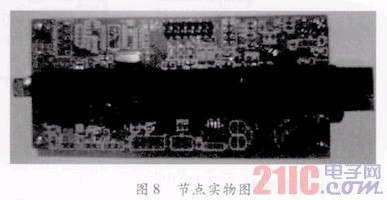

　　節點實物如圖8所示。

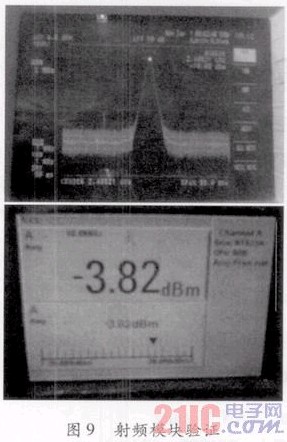

3 設計驗證　　3．1 無線模塊驗證　　為對設計的節點功能進行驗證，首先使用IAR集成開發環境編寫CC2420的測試程序，通過JTAG將程序燒入Flash，經過檢測，射頻部分較好地滿足了預期。芯片工作頻帶范圍為2．4～2．48 GHz，發射功率為0 dBm。經過頻譜儀和頻率計驗證設計符合要求，驗證結果如圖9所示。
　　3．2 傳感器和USB轉換模塊驗證　　TinyOS是UC Berkeley開發的開放源代碼操作系統，專為嵌入式無線傳感器設計，操作系統基于構件的架構使得快速更新成為可能，而這又減小了受傳感器網絡存儲器限制的代碼長度。TinyOS的構件包括網絡協議、分布式服務器、傳感器驅動及數據識別工具。其良好的電源管理源于事件驅動執行模型，該模型也允許時序安排具有靈活性。因此對于整個無線傳感器網絡的驗證采用TinyOS操作系統，設計為兩個節點，節點A負責采集溫度濕度數據，然后將采集到的數據發送到另一個節點B，節點B接收到數據后，通過USB將數據傳輸?shù)絺€(gè)人電腦，并將該數據通過圖表顯示，如圖10所示。
4 結束語　　文中所設計的一種無線傳感器節點，硬件設計基于Moteiv方案，采用超低功耗單片機MSP430F1611作為數據處理芯片，以CC2420無線射頻芯片為收發芯片，并擁有JTAG以及其他擴展接回，通過硬件測式以及軟件調成該節點符合設計指標。
