工業作為立國之本、興國之器、強國之基，擁有著澎湃發展的動力以及無窮開拓的潛力。作為工業生產的重要一環，電機設備在現代化工業中扮演越來越重要的角色。作為新時代的工程師，了解電機驅動原理并熟悉其開發流程對于個人未來的發展至關重要。今天，東芝就給我們帶來了一款寬電壓大電流有刷電機驅動IC——TB67H450FNG/TB67H451FNG(下文以TB67H450FNG為主)。

TB67H450FNG具有4.5V-44V寬電壓的工作電壓范圍，最大額定規格50V/3.5A，待機功耗值可低至1μA，采用東芝獨有的BiCD工藝制造，具有業界領先的低功耗和低輸出導通電阻特性。

自電子設備誕生以來，無論是供給端的廠商還是需求端的消費者，都從未停止過對于設備小型化的追求。想要實現這一追求，究其本質在于設備內部電子元器件的小型化以及系統集成度的提升。而TB67H450FNG最大的優勢，便在于高集成度、低功耗和小體積，基于這些優勢也讓TB67H450FNG成為了電子設備小型化的一大助力。

TB67H450FNG特性

工作電壓：4.5V-44V

額定輸出電壓：50V

最大輸出電流：3.5A

可實現PWM恒流驅動和直接PWM驅動

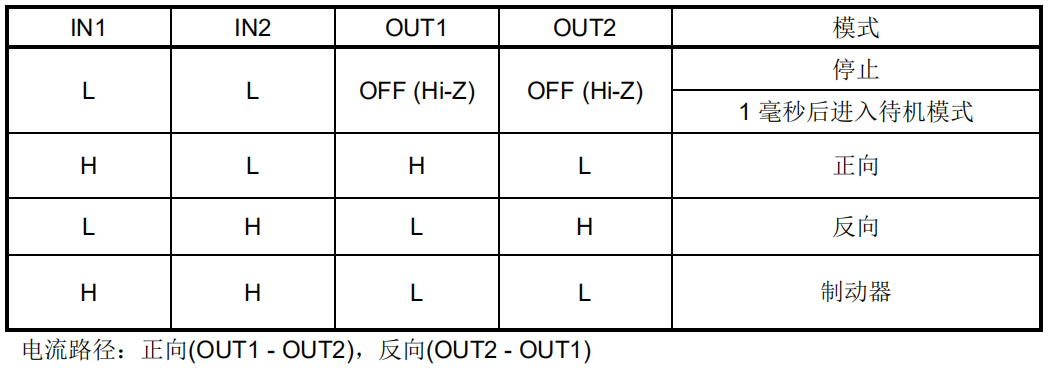

支持正向/反向/制動/停止(OFF)四種工作模式

內置帶低導通電阻的輸出MOSFET(高壓側+低壓側=0.6Ω(典型值))

高電壓和大電流驅動

內置多種錯誤檢測功能(熱關斷(TSD)、過流檢測(ISD)和欠壓鎖定(UVLO))

內置VCC穩壓器，用于內部電路工作

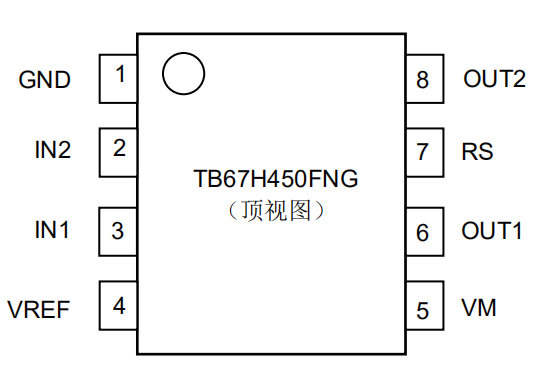

帶散熱焊盤的HSOP8封裝

TB67H450FNG采用HSOP8封裝，體積僅有6.2mm×5.0mm×1.75mm，芯片額定輸出電壓50V，最大輸出電流3.5A，并且實現了業界內領先的低導通電阻，減少了電機運行過程中IC的自發熱現象。TB67H450FNG的待機電流可低至1μA，芯片內集成H橋，外圍電路設計十分簡單，有助于降低成本，減小元件尺寸，提高電路板設計靈活性。在許多需要小型化和低功耗的應用場景，如電子鎖，掃地機器人中能夠大規模應用，同時對于沒有小型化和低功耗需求的場景，TB67H450FNG也能實現簡化電路從而降低成本，節省下來的成本，可以為公司創造更大的價值。

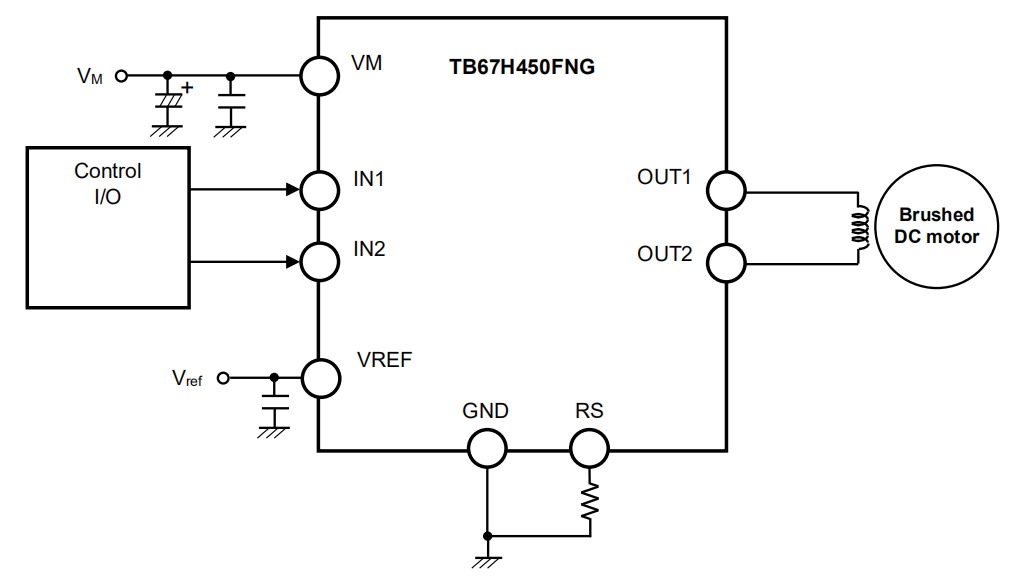

驅動直流有刷電機

TB67H450FNG驅動有刷電機時，電解電容采用47μF-100μF，陶瓷電容采用0.01μF-1μF，僅需3個電容即可構成簡單的外圍電路。在實際應用過程中可以根據電源的穩定程度額外增加電容以確保電機工作的穩定性。TB67H450FNG邏輯輸入電平兼容5V/3.3V TTL邏輯電平輸入(高電平 2.0V～5.5V;低電平0V~0.8V)，可直接與支持TTL電平的主控芯片相連接。

TB67H450FNG控制極其簡單，可實現PWM恒流驅動和直接PWM驅動，支持正向/反向/制動/停止(OFF)四種工作模式，可實現高電壓和大電流驅動，非常適用于小型電風扇、掃地機器人等家用電子產品。

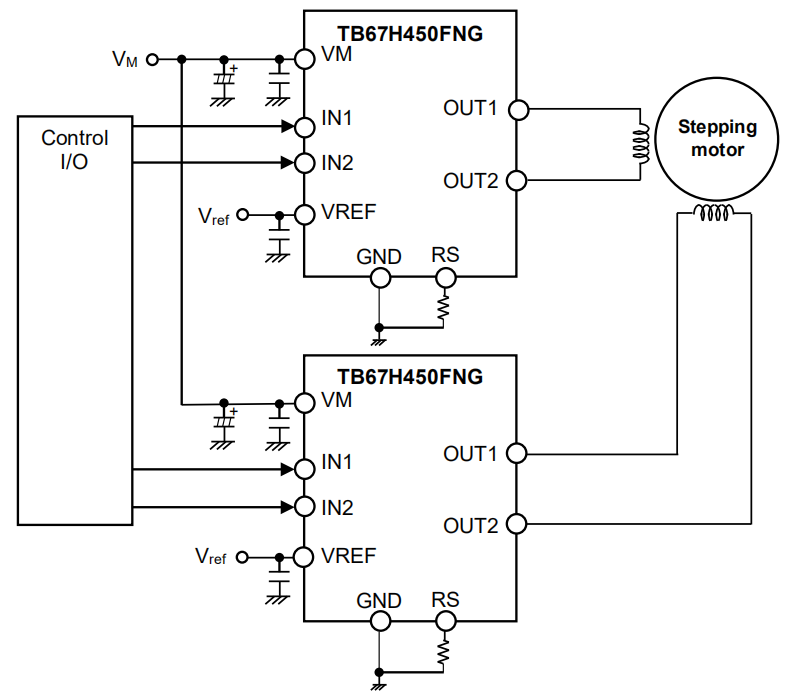

驅動步進電機

TB67H450FNG還可用于驅動步進電機，使用兩片TB67H450FNG搭建雙H橋即可驅動步進電機。

相較于直流有刷電機的驅動電路，利用TB67H450FNG驅動步進電機，其控制邏輯和程序會復雜得多。

特殊功能

待機模式

當IN1，IN2引腳同時設置為低電平時，在1毫秒或以上時，電機驅動芯片從運行模式進入待機模式。想必大家都對待機電流消耗十分敏感，在待機模式下，電流僅為1μA甚至更低，這么小的電流消耗，在大部分的場景下都是可以接受的。當IN1，IN2引腳任意一個設置為高電平時，電機驅動芯片從待機模式進入運行模式，從待機釋放返回的時間最多需要30μs。這意味著TB67H450FNG在運行模式下?lián)碛懈唠妷捍箅娏鞯膬?yōu)勢，在低功耗模式下?lián)碛?μA的超低功耗的同時，還具有超快的響應速度，足以用靜若處子，動若脫兔來形容。

熱關斷(TSD)

當TB67H450FNG的結溫達到TSD閾值(150℃)時，會觸發TSD電路，內部復位電路關閉輸出晶體管以保護IC。當結溫降低到要返回的溫度時，IC退出熱關斷狀態，進入正常使用狀態。

注意：TSD電路是用于檢測熱故障的后備功能，請保證TB67H450FNG在數據手冊允許的條件下進行工作。

過流檢測(ISD)

當TB67H450FNG輸出電流達到閾值時，觸發ISD電路，內部復位電路關閉輸出晶體管以保護IC。觸發ISD電路后，將集成電路設置為待機模式后可恢復操作(將IN1和IN2同時拉低1毫秒后，任意IN1/IN2拉高)。

具體應用

智能家居產品的概念在上個世紀就提出來了，近年來由于科技的進步和網絡的普及，智能家居產業得到了快速的發展，成為投資家和創業者的首選行業?，F(xiàn)在，人們已經可以真實的感受到智能家居產品給生活品質帶來的提高。而掃地機器人就是智能家電中的重要產品之一。

TB67H450FNG既可以應用于有刷直流電機的驅動，也可以用來驅動步進電機，其應用領域非常廣泛，包括消費電子和工業設備：工廠自動化系統、多功能打印機、辦公設備、掃地機器人、風扇電機、自動販賣機、家用電器、住房設備和使用5V USB的電源設備等。

東芝的直流有刷電機驅動IC采用先進的BiCD工藝制造，具有低功耗和低輸出導通電阻特性，并密封在熱增強的小封裝中，有助于提高效率，同時減少電機應用的尺寸。東芝提供不同電源電壓和輸出電流水平、不同通道數的有刷電機驅動IC產品組合。其電機驅動IC產品范圍包括含有多個H電橋的電機驅動IC，它可以根據電機驅動類型和所需電流能力采用靈活的組合方式。當你需要一款符合產品設計需求的電機驅動IC時，東芝豐富的產品類型，能為您帶來更多選擇和便利。
