西門子在電力行業輔機程控系統的典型配置
上傳時間:2012年2月24日 關鍵詞:西門子、電力行業

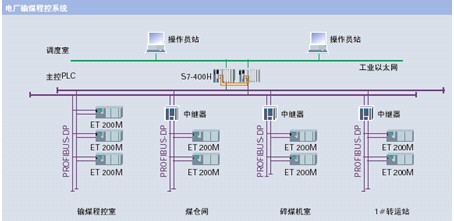

凝結水精處理系統、補給水系統、綜合水系統、輸煤系統、灰渣系統的程控系統配置基本相同,只是I/O點數不同,因此此處僅以輸煤系統進行說明。電廠輸煤程控系統典型配置圖如下圖所示:

此系統包括控制級的工業以太網和現場級的PROFIBUS網絡。共配置2臺操作員站,其中一臺作為工程師站,對系統進行組態和編程,完成后作為操作員站使用??刂破鞑捎肧7 400H系統,并通過工業以太網與操作員站相連。
I/O采用遠程I/O的方式,并通過PROFIBUS與控制器S7400H相連。為保證長距離通訊的通訊速率,在PROFIBUS加裝了中繼器,用于對信號進行放大處理。

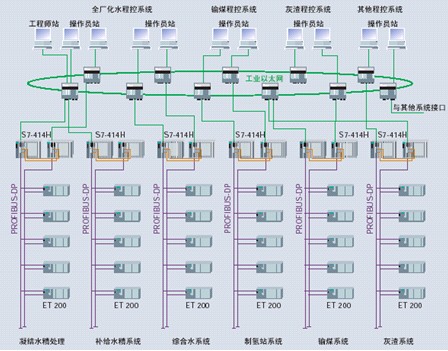

全廠輔機程控系統圖:

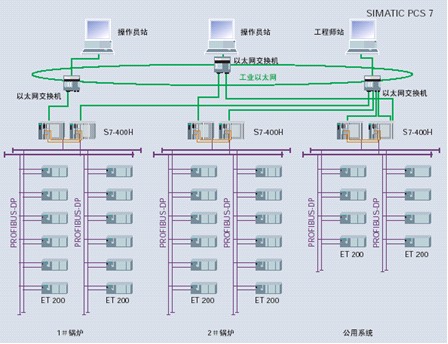

脫硫控制系統圖:
