擅長于RS-232/RS-485通信的波仕電子總不乏驚世之作。在RS-485光隔集線器方面，波仕曾經借鑒了以太網HUB的概念研發出業界首款RS-485集線器HUB4485G，開創了RS-485組網的新方式。HUB4485G一直保持著業界最小RS-485集線器的記錄。波仕舊款的8路RS-485光隔集線轉換器體積比HUB4485G明顯大，但是也是業界最小的8口RS-485集線轉換器?，F(xiàn)在要介紹的這款新推出的8口RS-485集線器再次讓我們震撼：新的8口的RS-485集線器居然跟以前的4口的RS-485集線器體積一樣大！到了新的HUB8485G的階段，波仕運用RS-485零延時自動切換技術與超高密度集成電路工藝達到了完美的結合。其實早期的較大體積的HUB8485G僅僅是一款1路RS-232到8路RS-485的集線轉換器，上位機端是不帶RS-485功能的?，F(xiàn)在我們拿到的這款HUB8485G直接沿用了以前的型號，因為有了新款產品那么舊款的產品就沒有存在的必要了。新的HUB8485G相比舊款HUB8485G，不僅是一個完整的1擴8路RS-485的光隔集線器,而且還是一個1路RS-232轉8路RS-485的光隔轉換器，已經是一個完完整整的集線轉換器了。 新一代HUB8485G是將一路RS-232或者RS-485轉換為8 路RS-485 的光隔集線轉換器。 由于采用超高密度集成電路工藝使體積大為減小，是世界上最小的8路RS-485 HUB，代表了當今業界的最高技術水準。

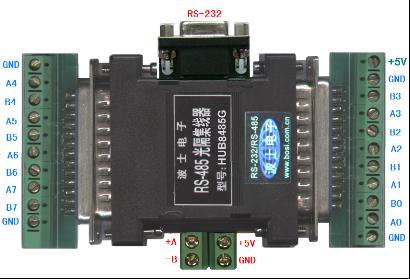

圖為波仕新一代HUB8485G 我們可以看看HUB8485G的真本事，該機擁有波仕RS-485零延時自動切換核心技術、內含1個上位機RS-485接口芯片、1個上位機RS-232接口芯片和8個下位機RS-485接口芯片、每路都有600W抗雷擊浪涌保護，上下位機之間具備2500V的光電隔離系統。 HUB8485G即可以作為RS-485 光隔1拖8口HUB，也可以作為1路RS-232轉8路RS-485 光隔轉換器，都可用于增加RS-485信號的總驅動能力（帶負載能力增加8 倍），或用于RS-485 組成星形網. 波仕RS-485零延時自動切換技術比所謂的“流控”強多了。 所謂“流控”就是用通信數據流來啟動收發切換，用時必須用數據流來啟動切換，所以通信的第一個字節就作為流控開關信號浪費了，所以“流控”是有延時的，延時為1個字節。零延時自動收發切換相當于零延時的流控。形象地說，零延時自動收發切換相當于是自動感應門，“流控”相當于是彈簧門。 HUB8485G獨到的波仕零延時自動收發轉換技術可以用簡單方法直接進行檢測：首先在兩端加電源，然后在上位機端或者下位機端的任意一端的+A與—B之間加一節電池（0.6 到5V均可），當+A接電池正極、—B接電池負極時則HUB8485G的另外一端的+A與—B之間為正電壓，反之，當+A接電池負極、—B接電池正極時則HUB8485G的另外一端的+A與—B之間為負電壓。所謂“流控”技術的產品是通不過這樣的簡單檢測的。 HUB8485G有1 個上位機RS-232 /RS-485口和8 個下位機RS-485 口。HUB8485G 的下位機側可以分別接8 個RS-485 口。HUB8485G 支持最高通信速率保證9600bps 以上、近距離的測試實際可達28.8Kbps 。 HUB8485G 同時具有吸收浪涌電流的抗雷擊保護功能。由于HUB8485G 特有波仕零延時智能收發轉換技術，所以確保適合所有半雙工通信軟件 。 當8 個下位機RS-485 口中有1個、2個甚至7個RS-485 短路或者燒壞時，HUB8485G 的上位機RS-232或RS-485 仍然可以與剩余的正常的RS-485 下位機通信。使用HUB8485G 組網后，保證某一個或多個節點損壞后不影響其它節點的正常通信 ！ HUB8485G 的各個下位機RS-485 口（0 號、1 號、……、7 號）功能是完全一樣的、可以互換 。 HUB8485G 的上位機的RS-232是一個標準的DB-9插頭、可以直接外插或通過延長線接標準的計算機的DB-9 針RS-232 口。 HUB8485G 的上位機的RS-485是接線端子，注意上位機RS-485的地線同電源的GND是一樣的。HUB8485G需要加兩個相互隔離的5V電源，廠家已經隨產品配套贈送。雖然相比舊款的產品增加了功能、改善了外形，但是新的HUB8485G的價格一分錢都沒有增加。
